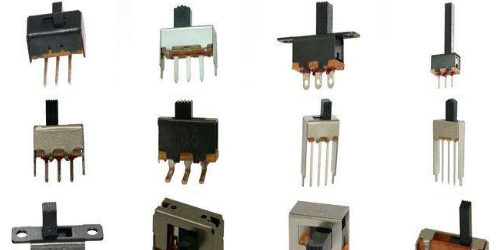

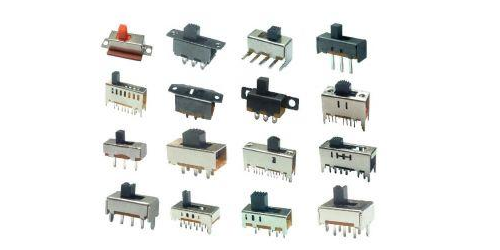

非密封微型撥動開關的總體設計原則

非密封微型撥動開關進行總體結構設計的時候，要注意由于其開關的獨立動作由驅動機構組成，一般用于固定到設備面板上，包括螺母和墊片，構成了完整的產品。產品的性能指標的要求很高，在進行機構的設計的時候，要考慮驅動機構的設計原則，這關系到產品的性能和使用。接觸電阻、產品的耐壓性，并且要具有良好的手感。在非密封微型撥動開關設計前期可以通過有限元分析、動力學分析等方法，進行產品設計參數的計算。

在機構的驅動組件中，彈簧是一個非常關鍵的零件，在進行非密封微型撥動開關設計的時候，需要進行材料的選型，通過壽命試驗可以得到彈簧材料的質量結果，通過分析，如果發現彈簧的彈性不足以支持工作需要，可以對彈簧進行換取，當前彈性較好的65MN彈簧鋼絲，能夠滿足耐鹽霧的要求。銅鼓特種潤滑油脂的涂模，更加具有抗腐蝕的性能。

在非密封微型撥動開關驅動機構的設計中，對于壓片的厚度要特別注意，任何構件的誤差都是在加工過程中產生了。例如手柄達到極限位置的時候，壓片不一定能將微動開關的按鈕壓到位，壓片本身可能會產生彎曲，壓片的厚度如果不足也可能會導致按鈕的壓制不到位。

對于非密封微型撥動開關的抗何從機型進行校核，需要在電路轉換的時候擺動手柄實現，手柄在極限位置上，依靠彈簧的推動力保持穩定，進行產品的沖擊試驗，就是驗證彈簧的剛度是否能夠滿足手柄的長度的要求。如果滿足不了產品的抗沖擊性的測驗，則表明產品的設計是無效的。采用抗沖擊性校核的方式，擺動手柄達到位置，測試彈簧的作用力，設置三維模型進行分析，得到手柄的軸線上距離手柄的轉動中心的距離。在手柄沖擊的過程中不能過于擺動，產生的力矩如果過大，則說明沖擊過程中手柄的擺動概率不大，非密封微型撥動開關能夠滿足沖擊的要求。

由于開關的測試壽命明顯地和測試時的板動速度有關, 因此在設計重要考慮使用壽命, 利用毫秒儀測試出導通中斷時間可測得非密封微型撥動開關手柄從一個極限位置扳到另一個極限位置的扳動時間，就應有一個正確的測試扳動速度。由于測試壽命應反映手動操作時的使用壽命, 因此這一機動測試扳動速度應和手動扳動速度相一致，也就是應測試出手動扳動速度的數值。由扳動時間及扳動距離可計算出扳動速度。
