一款帶漏電保護的延時插座電路

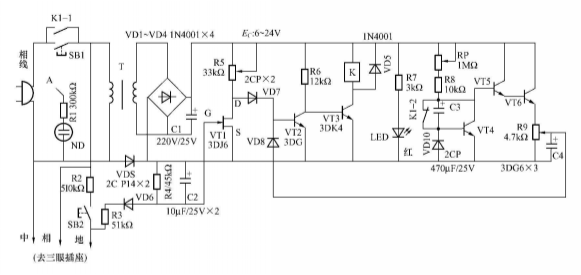

帶漏電保護的延時dc電源插痤（電路如下圖所示）主要由漏電檢測和可調式長延時電路組成，按下SB1，無漏電現象，VT1處于零偏置而飽和導通，VT2截止，VT3導通，繼電器K吸合，其動合觸點K1-1閉合并自鎖而供電，動斷觸點K1-2斷開，并使C3放電完畢，提高延時精度。
在dc電源插座延時電路中，充電電容Cx是由C3、VDI0、 VT4組成的電容容量倍增器，可等效成很大的電容；VT4采用不同β值的晶體三極管，則可組成長延時時間。調節R9可改變dc電源插座延時電路的時間常數，一般取RC充電曲線近直線段[ (0.6~1.5) T]均可，隨著時間推進，VT2逐步導通，VT3截止，繼電器K釋放而斷電。
當使用dc電源插座的電器有漏電現象時，由R3、R4、VD5、VD6等組成的漏電檢測電路、提供VT1的夾斷電壓，可以使UD電位上升，VT2飽和導通，VT2很快截止，繼電器釋放而斷電，達到漏電保護的目的。紅色發光管LED作供電指示。
dc電源插座元器件選擇：變壓器T可根據繼電器工作電壓來決定；繼電器應有單獨動合及動斷觸點；用電器的功率由觸點允許通過的電流決定。C3應盡量選用漏電電流小的電容。VT1選用飽和漏電電流I為1~3mA，夾斷電壓的結型場效應管，采用三孔dc電源插座供電。
